Afficheur 4 digits de 7 segments
Présentation

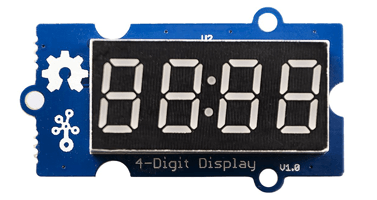

L'afficheur 4 digits de 7 segments permet l'affichage de 4 caractères, principalement des nombres.
Branchement
Le module nécessite deux sorties numériques de la carte microbit pour fonctionner.
On utilisera l'une des bornes P0/P14, P1/P15 ou P2/P15 de la carte d'interface.
Exemple de connection :
| Côté carte d'interface : borne P0/P14 | Côté module | |
|---|---|---|
| GND | GND (Masse) | |
| 3V3 | VCC (Phase) | |
| P14 | DIO (data input/output) | |
| P0 | CLK (clock) |
Programmation
Voici un site qui propose les outils pour programmer avec ce module :
- Code de la classe en python : https://github.com/mcauser/microbit-tm1637/blob/master/tm1637.py
- Page principale (avec des exemples d'utilisation de la classe) : https://github.com/mcauser/microbit-tm1637
Attention : l'initialisation d'une instance de la classe nécessite de préciser les sorties auxquelles le module est relié, par exemple pin0 et pin14.
afficheur = TM1637(clk=pin0, dio=pin14)
